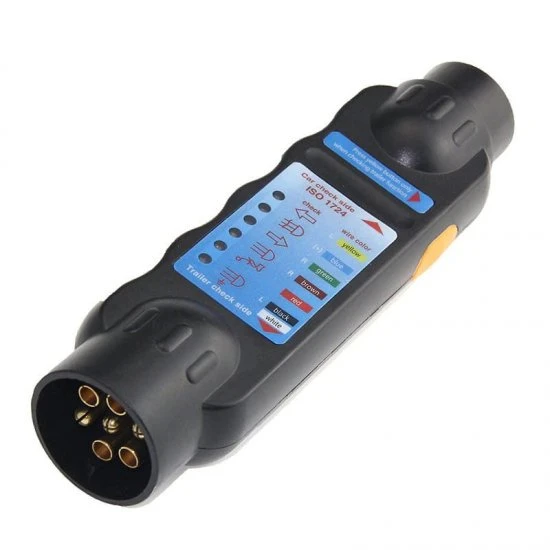

Tester 7 pólových zásuviek príves a prívesný vozík FT12713

Tester LED 7 pólových zásuviek prívesných vozíkov a prívesov vozidiel. Tester je vhodný na kontrolu napájacích prípojok 12V elektrického systému automobilov a prívesných vozíkov a prívesov.
Vhodné pre konektory 7 pinové.

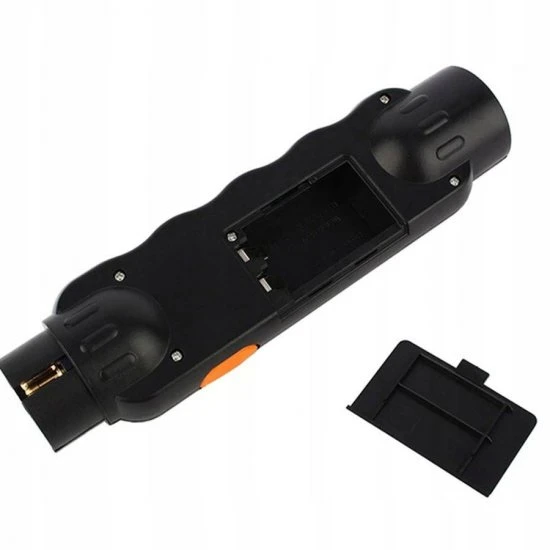

Napájanie 9V batéria (nie je súčasťou dodávky).
Meranie zástrčky prívesu:
Pre meranie je nutné, aby v prívese boli vo všetkých svetlách funkčné žiarovky.
Zapojte zástrčku do testera a stlačte žlté tlačidlo na boku prístroja.
Ak je všetko v poriadku, všetky LED diódy sa rozsvietia. Každá LED dióda signalizuje funkciu jedného elektrického okruhu. Ak nesvieti niektorá LED kontrolka, príčinou môže byť chybné zapojenie, prerušenie vodiča alebo prasknutá žiarovka. Ak nesvieti ani jedna LED dióda, je pravdepodobne porušený vodič -12V (kostra), alebo je v prístroji vybitá batéria.
Meranie zásuvky vozidla:
Rozsvieťte svetlá vozidla a zapnite smerovky.
Zapojte tester do zásuvky ťažného zariadenia vozidla a stlačte žlté tlačidlo na boku prístroja.
LED kontrolky signalizujú, ktoré svetlá sú zapnuté a prenášajú sa správne do zásuvky ťažného zariadenia. Ak nesvieti ani jedna LED kontrolka, je pravdepodobne porušený vodič -12V (kostra), alebo nie sú rozsvietené žiadne svetlá vozidla.
Upozornenie: Tento tester nemožno použiť pre zásuvky ťažného zariadenia, ktoré majú vlastné riadiacu jednotku (CANBUS).
Nikdy nezapájajte tester do zásuvky ťažného zariadenia a prívesu súčasne. Vždy vykonávajte meranie prívesu a ťažného zariadenia vozidla samostatne.

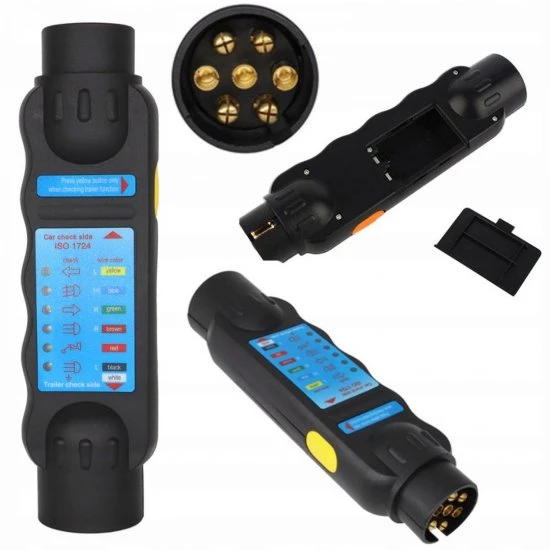

Ľavá smerovka - žltá farba
Zadné hmlové svetlo - modrá farba
Pravá smerovka - zelená farba
Pravé zadné svetlo - hnedá farba
Brzdové svetlo - červená farba
Ľavé zadné svetlo - čierna farba
Uzemnenie - biela farba
